模塊管腳圖：

模塊其他參數特性：

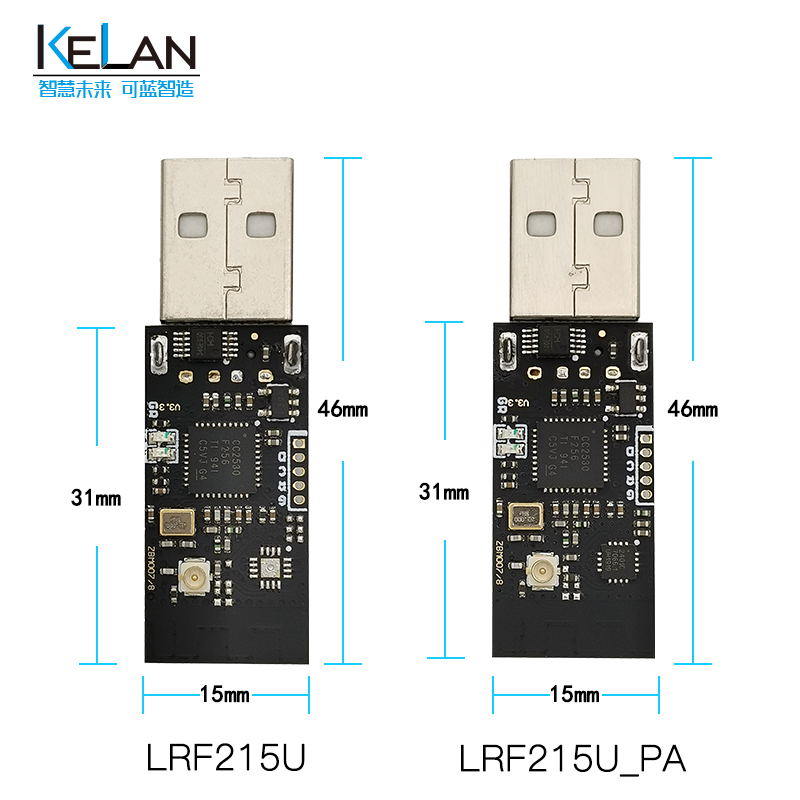

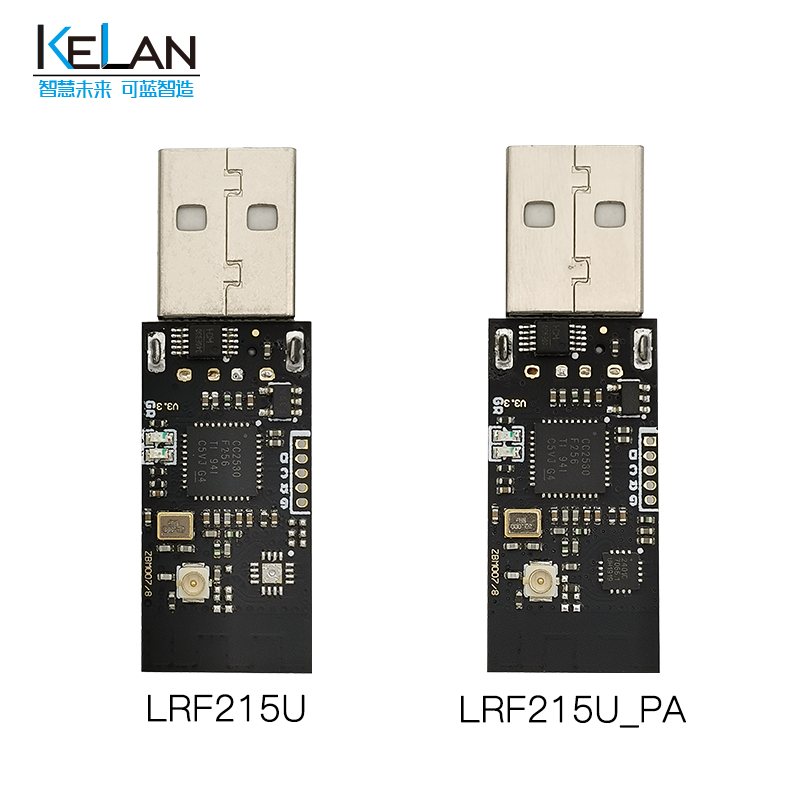

產品型號：             LRF215U            LRF215U_PA

主控芯片：                         CC2530F256

正常電流：               32mA                   40mA

發射電流：               46mA                   136mA

使用濕度(相對)：           90%以下（無水凝）

應用場景：

      LRF215系列模塊采用星型網絡結構，可以實現一對一，一對多，多對一通信。同一空間內可以存在6萬多個網絡，且不同網絡之間互不干擾。

      真正做到免組網，即插即用。省去組網和網絡管理的復雜和麻煩。

      支持防碰撞檢測，防止多個節點同時發數據時發送沖突。

      支持硬件層應答，自動建立重發機制，保證數據的穩定傳輸。

      四種節點類型：

       ①協調器：是星型網絡的中心節點，一般可稱為主機。一個網絡僅有一個協調器的存在；

       ②路由器：作為數據中繼的節點，同時也兼有終端節點的功能；

       ③終端：作為星型網絡的周邊節點，與指定目的地址的模塊通訊（一般為協調器）；

       ④低功耗終端：不工作時，以極其低的功耗休眠。

      用戶使用二次開發功能，可通過SDK中提供的豐富API對模塊進行編程，來實現一些簡單的功能，以此可以省去一個單片機，節約成本。

      二次開發功能需要用戶具備一定的編程能力。

      ①配置界面：用戶把無線模塊連接上電腦，選擇正確的COM口，連接上軟件，可使用配置界面直接配置一些參數，也可以讀取模塊現有的狀態。如下圖所示：

      模塊出廠默認參數：節點類型：終端；  波特率：38400；  PANID：6688；  信道：15。

      ②串口助手界面：用戶把無線模塊連接上電腦，選擇正確的COM口，連接上軟件，可使用串口助手界面查看收到是數據，或發送數據。如下圖所示：

      ③固件升級界面：用戶把無線模塊連接上電腦，選擇正確的COM口，可使用固件升級界面下載固件。二次開發時，使用此軟件下載固件。如下圖所示：

      有相應串口指令可配置無線模塊，詳細指令表請見說明書。

      若串口收到是數據首字節為0xFD和0xFC，則進一步判斷后續的數據是否為有效指令，若有效，則執行指令操作。否則這些字節和后面的數據則自動進入數據傳輸模式。

      指令識別功能可關閉，若關閉，則所有數據自動作為數據傳輸。
