產品介紹

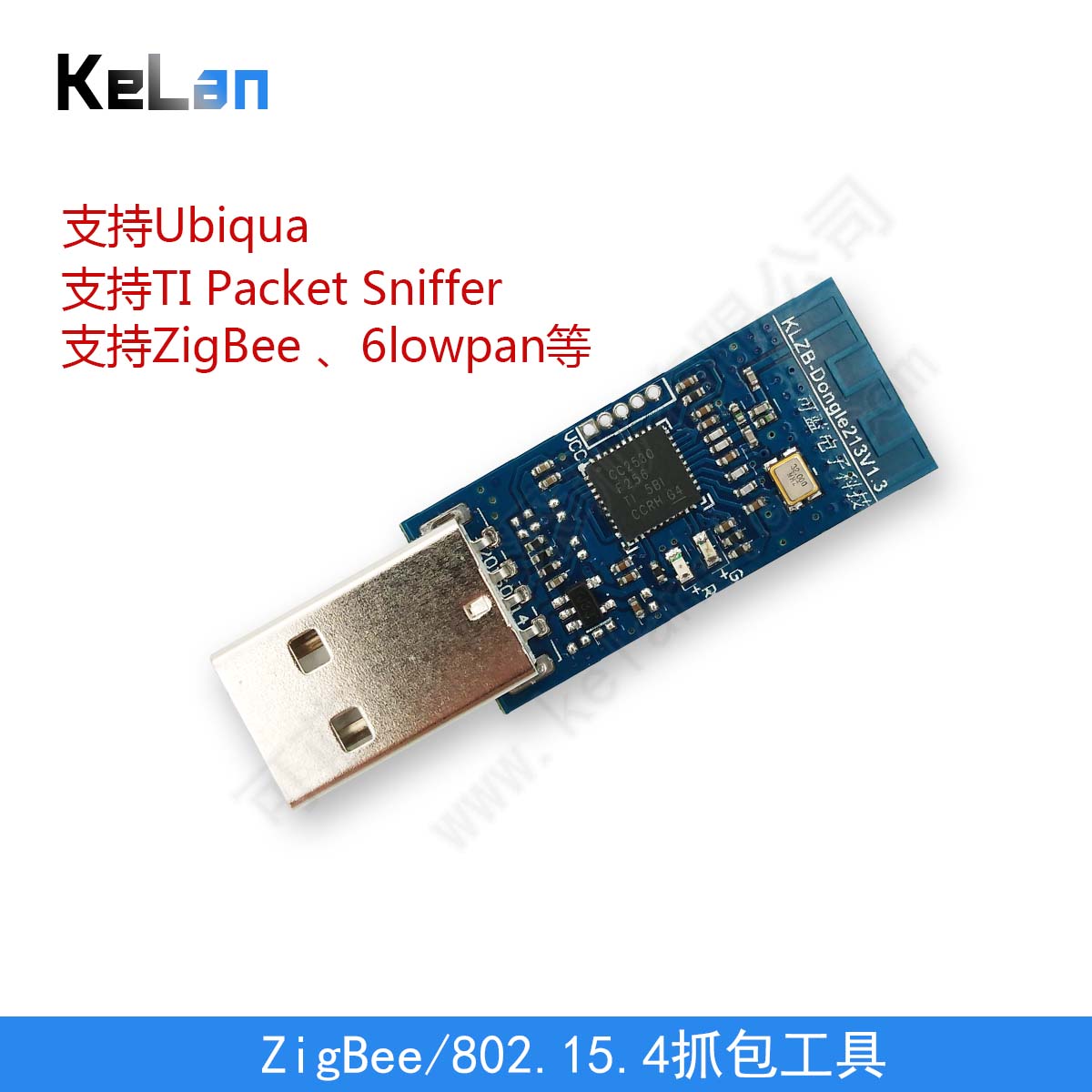

CC2531 USB dongle 用于捕獲符合IEEE802.15.4標準的2.4G無線信號，通過USB端口傳輸?shù)诫娔X，配合上位機軟件可實時查看數據。

使用環境：windows XP，windows7(32或64)，windows 8(32或64)，windows10(32或64)

模塊尺寸/引腳接口圖：

模塊參數特性：

供電電壓：             5V，USB接口

供電電流：             ≦45mA

無線捕獲靈敏度：    -97dbm

無線頻段：             2.4G

無線協議：             IEEE 802.15.4

使用溫度：             -10-80℃

使用濕度(相對)：    10%-75%

產品重量：             ≦4克

發貨清單：

1.     全新出廠模塊

2.     使用說明和驅動程序(郵箱發送)

產品主要有以下用途

1.     協助軟件工程師進行數據分析，加快項目開發

2.     產品出貨測試

3.     輔助現場調試產品

符合IEEE802.15.4標準的2.4G無線信號目前有

Zigbee 2003，Zigbee 2006，Zigbee 2007，Zigbee 2007pro，Zigbee 3.0，6lowpan等

支持的上位機軟件有

TI Packet Sniffer、Ubiqua等

使用案例(使用TI Packet Sniffer上位機軟件)
